激光雕刻机的组成、结构机工作原理

时间:2021-07-26 09:50:01 来源:未知 点击:

一、激光雕刻机的组成:主要有激光发生器、光学聚焦系统、计算机、专用的控制卡、控制软件、运动控制系统等组成。
二、激光雕刻机的结构:激光雕刻机包括激光器和其输出光路上的气体喷头,所说气体喷头的一端为窗口、另一端为激光器光路同轴的喷口,气体喷头的侧面连接有气管,特别是说气管与空气或者氧气源相连,所说空气或者氧气源的压力为0.1-0.3MPa,所说喷口的内壁为圆柱状,其直径1.2-3mm、长度为1-8mm;所述的氧气源中的氧气占其总体积的60%,所述的激光器和气体喷头间的光路上置有反射镜,能提高雕刻的效率,使被雕刻处的表面光滑、圆润,迅速对降低被雕刻的非金属材料的温度,减少被雕刻物的形变和内应力;可广泛地用于对各种非金属材料进行精细雕刻的领域。
三、激光雕刻机的工作原理:
1、点阵雕刻。点阵雕刻酷似高清晰度的点阵打印。激光头左右摆动,每次雕刻出来一条由一系列点组成的一条线,然后激光头同事上下移动雕刻出多条线,最后构成整版的图像或字。扫描的图像、文字几矢量化图文都使用点阵雕刻。
2、矢量切割。矢量切割是在图文的外轮轮廓线上进行。我们通常使用此模式在木材、纸张等材料上进行穿透切割,也可在多种材料表面进行打标操作。
3、雕刻速度:雕刻速度指的是激光头移动的速度,通常用IPS(英寸/秒)表示,高速度带来的生产效率。速度也用于控制切割深度,对于特定的激光强度,速度越慢,切割或雕刻的深度就越大。您可利用雕刻机面板调节速度,也可利用计算机的打印驱动程序来调节。在1%到100%的范围内,调整幅度是1%,先进的运动控制系统可以使您在高速雕刻时,依然保持超精细的雕刻质量。
4、雕刻强度:雕刻强度直射到材料表面激光的强度。对于特定的雕刻速度,轻度越大,切割或者雕刻的深度就越大。您可利用雕刻机面板调节强度,也可利用计算机的打印驱动程序来调节。在1%到100%的范围内,调整幅度是1%。强度越大,相当于速度也越大。切割的深度夜越深。
5、斑大小:激光束光斑打消可利用不同焦距的透镜进行调节。小光斑的透镜用于高分辨率的雕刻;大光斑的透镜用于较低分辨率的雕刻,但对于矢量切割,它是最佳的选择。新设备的标准配置是2.0英寸的透镜。其光斑大小处于中间,适用于各种场合。

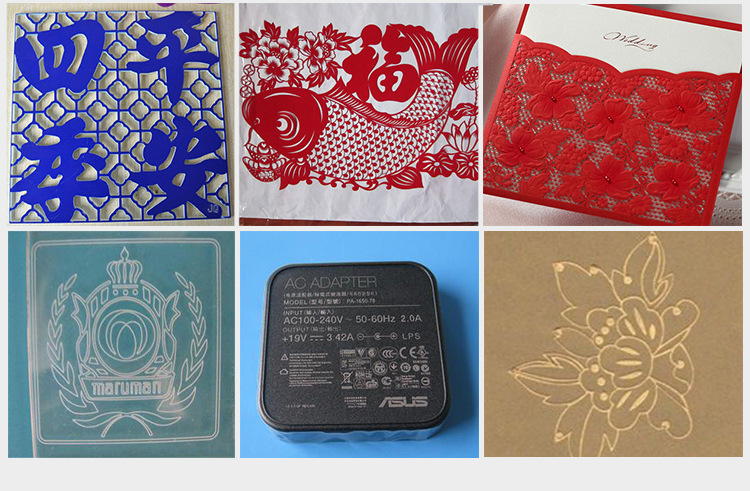

6、雕刻材料:木制品、有机玻璃、金属板、玻璃、石材、水晶、纸张等
